Координатно-измерительные машины SHTRAL CMM Ультра

Координатно-измерительные машины SHTRAL CMM Ультра — это высокоточные измерительные системы, предназначенные для контроля геометрии деталей и узлов в условиях современного промышленного производства и научно-исследовательских центров. Благодаря высокой точности, универсальности и автоматизации, CMM SHTRAL Ультра обеспечивают стабильные и воспроизводимые результаты измерений даже при высоких требованиях к качеству.

Оборудование широко применяется в машиностроении, производстве пресс-форм, автомобильной и электронной промышленности, а также в других отраслях, где требуется прецизионный контроль размеров и формы. Анализ конструкции деталей с помощью координатно-измерительных машин позволяет снижать отклонения от проектных решений, повышать устойчивость изделий и обеспечивать долговременную точность продукции.

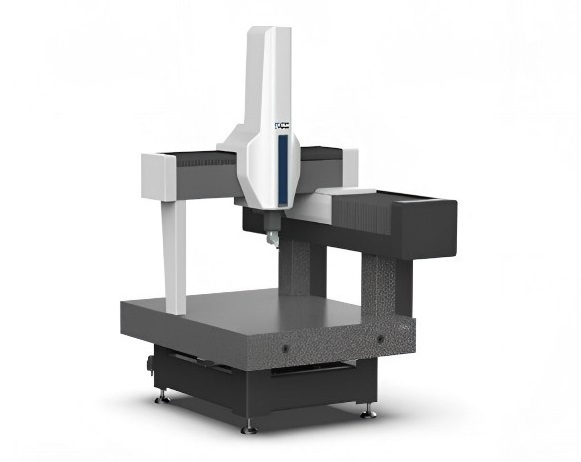

Координатно-измерительные машины SHTRAL CMM Ультра выполнены по классической схеме мобильного моста. Такая конструкция отличается компактностью, хорошей открытостью рабочей зоны и высокой скоростью перемещения, что обеспечивает удобство работы и высокую эффективность измерений.

Все три оси машины изготовлены из гранита, что гарантирует стабильные коэффициенты теплового расширения и минимальное влияние температурных колебаний на результаты измерений. Уникальная конструкция прямоугольной балки повышает общую жёсткость системы, обеспечивая плавное, быстрое и точное движение измерительного моста.

Высокопрочные направляющие на воздушных подшипниках исключают трение и износ, а четырёхсторонняя охватывающая конструкция по всем осям повышает устойчивость и долговременную точность оборудования. По осям X, Y и Z применяются линейные энкодеры высокого разрешения, обеспечивающие точность измерений с допустимой погрешностью до 1,2 мкм.

Для минимизации тепловых искажений серводвигатели установлены на дистальном конце каждой оси, что снижает влияние выделяемого тепла на локальную температуру измерительной машины. По оси Z используется балансировочный цилиндр, обеспечивающий равномерное вертикальное перемещение и дополнительную безопасность системы при нештатных ситуациях.

Система управления координатно-измерительных машин SHTRAL CMM Ультра построена на базе высокопроизводительного многоядерного процессора. Это обеспечивает надёжную работу сервоприводов в замкнутом контуре и компенсацию ошибок в режиме реального времени.

Машины совместимы с основными стандартными интерфейсами контактных датчиков. Высокая скорость обработки данных и продвинутые алгоритмы фильтрации обеспечивают надёжную защиту от помех и стабильную точность измерений. Подключение к компьютеру осуществляется через интерфейс Ethernet 100 Мбит/с, что позволяет использовать большинство популярных измерительных программ.

Встроенное программное обеспечение с мастерами настройки упрощает отладку параметров управления за счёт автоматической идентификации системы и точной настройки движения серводвигателей. Эргономичный портативный пульт управления с джойстиком, функциональными клавишами быстрого доступа и дисплеем делает процесс измерений интуитивно понятным и удобным для оператора.

Эффект внедрения CMM SHTRAL Ультра
Внедрение координатно-измерительных машин SHTRAL CMM Ультра на производстве позволяет существенно сократить затраты времени и человеческих ресурсов на контроль качества деталей. Автоматизация измерительных процессов снижает вероятность ошибок, минимизирует влияние человеческого фактора и обеспечивает стабильное соответствие продукции заданным техническим требованиям.

Координатно-измерительные машины SHTRAL CMM Ультра — это инструмент точного контроля, который становится неотъемлемой частью современной системы управления качеством на производственных предприятиях.
