Координатно-измерительные машины SHTRAL CMM Зенит

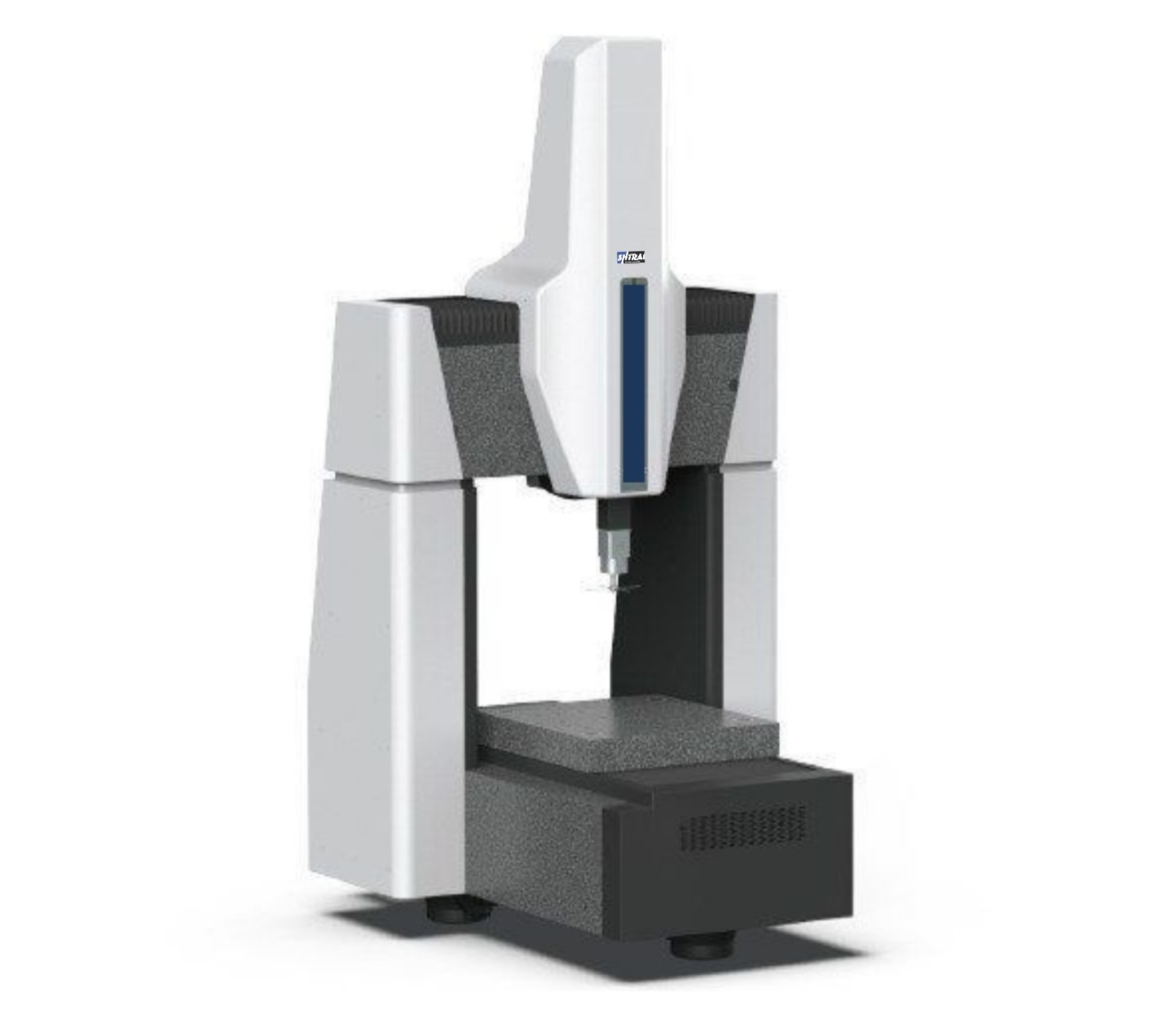

Координатно-измерительная машина SHTRAL CMM Зенит — это высокоточная измерительная система премиального уровня, предназначенная для задач, где требуется максимальная метрологическая стабильность и предельная точность измерений. Модель разработана для производственных предприятий и научно-исследовательских центров, работающих с деталями повышенной точности и сложной геометрии.

КИМ серии «Зенит» широко применяется в машиностроении, приборостроении, авиакосмической и автомобильной промышленности, производстве пресс-форм, электронной и микроэлектронной отрасли. Максимальная допустимая погрешность измерений составляет до 0,6 мкм, что позволяет использовать оборудование для контроля особо ответственных изделий.

Конструкция и метрологическая стабильность
Координатно-измерительная машина SHTRAL CMM Зенит выполнена по классической схеме мобильного моста. Такая конструкция сочетает компактность, хорошую обзорность рабочей зоны и высокую скорость перемещений, обеспечивая эффективность измерений без потери точности.

Все три оси машины изготовлены из гранита, что гарантирует стабильные коэффициенты теплового расширения и исключает влияние температурных колебаний на результаты измерений. Прямоугольная балка повышенной жёсткости обеспечивает плавное, равномерное и высокоточное движение измерительной системы во всём рабочем объёме.

Система перемещения и измерений
По всем осям используются направляющие на воздушных подшипниках, полностью исключающие трение и износ. Четырёхсторонняя охватывающая конструкция осей повышает устойчивость и обеспечивает стабильность показаний даже при высокой динамике перемещений.

Линейные энкодеры высокого разрешения по всем трём осям гарантируют сверхточное позиционирование и повторяемость измерений. Серводвигатели установлены на дистальных концах осей, что снижает тепловое влияние на измерительную зону и сохраняет метрологическую стабильность в течение длительного времени.

По оси Z применяется балансировочный цилиндр, обеспечивающий равномерное вертикальное перемещение измерительной головки и дополнительную защиту системы в аварийных ситуациях.

Система управления и программное обеспечение
Система управления SHTRAL CMM Зенит построена на высокопроизводительном многоядерном процессоре, который обеспечивает работу сервоприводов в замкнутом контуре и компенсацию ошибок в режиме реального времени.

Функция интеллектуального «полёта» поддерживает не только линейную и круговую интерполяцию, но и оптимальное планирование траекторий для сложных пространственных кривых, что повышает скорость измерений и сохраняет их точность.

Машина совместима со стандартными интерфейсами контактных измерительных датчиков и подключается к компьютеру через Ethernet 100 Мбит/с, что обеспечивает совместимость с большинством популярных измерительных программ. Встроенное программное обеспечение с мастерами настройки упрощает ввод оборудования в эксплуатацию и точную калибровку системы.

Эргономичный портативный пульт управления с джойстиком, функциональными клавишами и дисплеем делает процесс измерений удобным и эффективным. Интегрированные системы аварийной остановки и защиты от падения по оси Z гарантируют безопасную эксплуатацию оборудования.

Практическая эффективность
Внедрение координатно-измерительной машины SHTRAL CMM Зенит позволяет существенно сократить затраты времени и человеческих ресурсов на контроль качества деталей. Высокая автоматизация измерений, стабильная точность и минимальная погрешность до 0,6 мкм обеспечивают надежную основу для прецизионного производства и долговременной стабильности технологических процессов.
